Grau de deformação do título frio

4. Grau de deformação do título frio

O limite extremo de uma deformação de materiais de diferentes materiais é chamado grau de deformação admissível. O grau de deformação admissível de diferentes materiais comumente usados é visto na tabela 2.3-2 de "tecnologia e aplicação de extrusão a frio de fixadores" P35; O cálculo do grau de deformação do título frio para peças típicas é visto na tabela 2.3-1 de "tecnologia e aplicação de extrusão a frio de fixadores" P34; As dimensões relativas das peças de extrusão reversa são descritas na tabela 2.6-1 de "tecnologia e aplicação de extrusão a frio de fixadores".

5. Cálculo da força de formação fria

1). Cálculo da força de cisalhamento: Pq=Fτ(KGF)

2). Cálculo da força do título frio (título) : Pc=γZφσs'(1+f/3*d/h) f (KGF)

3). Cálculo da pressão de pressão positiva (redução de diâmetro e desenho) : Ps=pF (Kgf)

4), contra forças computacional (em branco) : Pj = pF1 (Kgf)

5). Cálculo da pressão de ordenha composta: a pressão da extrusão composta é menor do que a pressão de uma única extrusão positiva e uma única extrusão reversa.

6). Cálculo da força de ejeção: geralmente é negligenciada (em circunstâncias normais devido à força de ejeção muito pequena), mas a força de ejeção de corte de borda deve ser calculada, força de ejeção de corte de borda: Pd=PqK(KGF)

O cálculo da força de conformação a frio é detalhado em "tecnologia e aplicação de extrusão a frio de fixadores" P40 ~ P44.

Determinação do número de cabeçalho frio e projeto de pré-formação

1. Determinação do número de cabeçalho frio

De acordo com o comprimento livre e o diâmetro da parte não prendida do branco. Razão de forjamento (razão de forjamento) S=L/D, na fórmula: S- razão de forjamento; L- comprimento do boleto; D- diâmetro do boleto. Geralmente, de acordo com a experiência, os tempos de forjamento podem ser determinados de acordo com os seguintes dados: L/D≤2.5 é um forjamento de forjamento; 2.5≤L/D≤4.5 é forjado duas vezes; 4.5≤L/D≤6.5 são três vezes de forjamento.

2. Projeto pré-formado

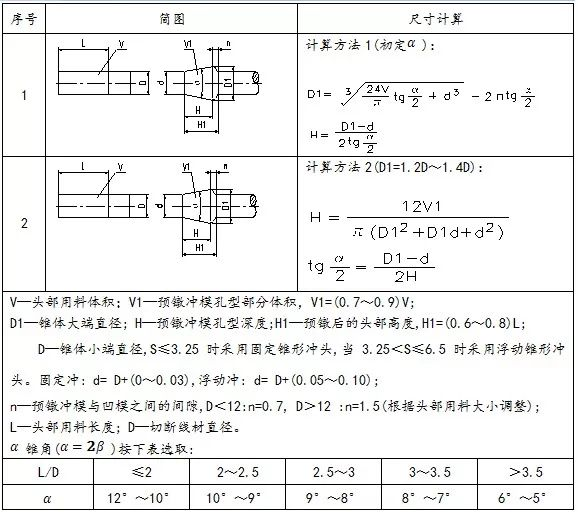

Veja a figura abaixo para a recomendação de referência de cálculo do tamanho do processo de formação de cone pré-moldado.
