Tecnologia do núcleo do título frio e métodos comuns do projeto

Tecnologia do núcleo do título frio e métodos comuns do projeto

1. Tecnologia de núcleo do título frio

O padrão de formação a frio aberto e o projeto são vistos em "tecnologia e aplicação de extrusão a frio de fixadores" P12.

Padrão de conformação a frio fechado e design "tecnologia e aplicação de extrusão a frio de fixadores" P13.

O título frio é dividido principalmente em processos de cabeçalho e extensão.

O processo de deformação de cabeçalho frio é dividido em três categorias: grande deformação de material pequeno, grande deformação de material ou material intermediário para duas cabeças de deformação. No prendedor ou menos produtos sem corte em aplicações de formação de cabeçalho frio, mais fio de metal de corpo rotativo como material em branco, em seguida, a escolha do diâmetro do fio em branco torna-se uma questão vital.

Embora existam "todas as estradas levam a roma", há apenas um diâmetro de fio ideal. Como escolher um diâmetro de fio em branco? Se o título ou a extensão (redução do diâmetro), extrusão reversa e assim por diante devem ser considerados é o grau de deformação permissível da deformação plástica do metal, assim que nós generalizamos a fórmula de cálculo do núcleo da deformação do título frio em um:

ε- grau de deformação do material metálico;

ε= x100%D--- grande diâmetro do fio (diâmetro máximo do fio do perturbador; Reduzindo o diâmetro do fio da seleção);

D--- diâmetro pequeno do fio (o título escolhe o diâmetro do fio; A redução precisa o diâmetro do fio).

Onde ε, d ou d são as condições conhecidas. Resolva d ou d. ε: o cálculo do grau de deformação do título frio para peças típicas é descrito na tabela 2.3-1 de "tecnologia e aplicação de extrusão a frio de fixadores" P34; Diferentes materiais têm diferentes graus de deformação admissível; O grau de deformação admissível de materiais metálicos comumente utilizados é descrito na tabela 2.3-2 do P35 "tecnologia e aplicação de extrusão a frio de fixadores".

ε=30% é definido como divisor de águas, ε≤30% com o título frio aberto (reduzindo o tipo aberto), ε>30% com o título frio fechado (reduzindo o tipo fechado ou conhecido como o molde forte do encolhimento também conhecido como o feixe forte morre), o limite superior do título frio fechado do valor do ε é geralmente decidido de acordo com o grau de deformação permissível do material, aço inoxidável ε≤50%, Metal ferroso geral comumente controlado em ε≤60%, aço médio e baixo carbono alguns podem alcançar ε=85%.

Se D é definido como o diâmetro do fio em branco selecionado, D é o diâmetro da linha de formação de produtos de cabeçalho frio. Para a extrusão reversa de peças de barril com furo, a seleção de D é decidida de acordo com d. se o cabeçalho ou o diâmetro reduzido produzirá endurecimento a frio, que é prejudicial para a formação do furo de extrusão reversa, então D está perto de D.

O molde feminino não se move, o movimento de perfuração do molde masculino, a profundidade do furo de extrusão reversa geralmente pode atingir 3 ~ 5 vezes a abertura; O soco do molde de yang adota o movimento flutuante da mola retangular através da compressão do molde de yin, o soco de perfuração de extrusão reversa colocado no molde de yin não se move, adota a estrutura de seis agulhas, a mola retangular de três agulhas flutuante, a manga de descarga de três agulhas para descarregar, em seguida, a profundidade do furo de extrusão reversa pode ser maior do que a abertura de mais de 5 vezes, a classe de baixo carbono até atinge perto da abertura de 9 vezes. Porca de cabeçalho frio: S é hex borda oposta, grande deformação D geralmente leva 0, 9 ~ 0, 92S; Material pequeno grande deformação D geralmente leva 0, 7 ~ 0, 72s; E com o fio sextavado toma 0.92 ~ 0.95s.

2. O processo básico do título frio é dividido em processos de separação e formação

1) processo de separação: material de corte, corte de borda, perfuração e corte, etc.

2) processo de formação: título inicial, título fino, extrusão positiva, extrusão reversa, combinação de título, desenho, etc.

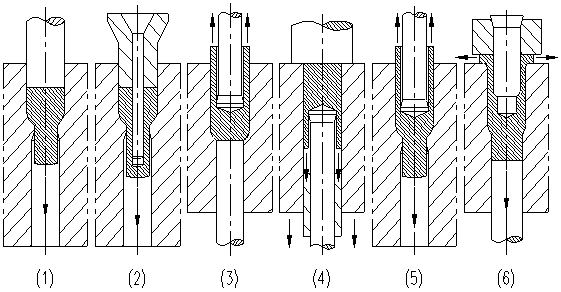

3. O processo de deformação a frio é dividido em quatro categorias de acordo com a direção do fluxo de metal e do movimento do molde masculino:

A. extrusão positiva: o fluxo de metal é na mesma direção que o movimento do yang-molde, usado para extrusão de peças sólidas e ocas de várias seções.

B. Extrusão reversa: o fluxo de metal é na direção oposta ao movimento do molde masculino, o que permite a extrusão de peças ocas de várias seções.

C. Extrusão composta: com extrusão positiva e reversa, pode espremer peças com formas mais complexas.

D. combinação de uppling: ao mesmo tempo, uppling parte do metal, de modo que flua radialmente ao longo, para extrusão com bordas ou peças grossas locais.
