A gaxeta é o principal selo da conexão flangeada. Portanto, a escolha correta da gaxeta também é fundamental para garantir que a conexão flangeada não vaze. De acordo com os diferentes materiais de fabricação, a gaxeta pode ser dividida em muitos tipos. Além do tipo de espaçador, a identificação e a seleção de espaçadores também são importantes!

I. o tipo de estrutura da junta

A gaxeta plana usada na indústria geralmente consiste em um elemento de vedação e um anel de reforço interno e externo. O elemento de vedação ou corpo de gaxeta é uma parte crítica para parar o vazamento. Seus materiais comuns são materiais não metálicos, como grafite flexível, ptfe, painéis compostos à base de borracha reforçada com fibra, etc. Além disso, o material do elemento de vedação também pode ser um metal rígido ou flexível, geralmente usado em situações de alta pressão e temperatura.

Para componentes de vedação de materiais não metálicos, materiais metálicos geralmente são inseridos para melhorar, mas também facilitar a fabricação e processamento de componentes de vedação de materiais facilmente quebrados, como grafite. Os materiais de reforço podem ser folhas de metal ou malha de arame. As folhas de metal costumam usar furos de perfuração para melhorar o reforço e aumentar a elasticidade, e ligá-los juntos através de um ligante e pressão de rolo. Os elementos de vedação também podem ser equipados com uma camada de superfície ou uma camada de tratamento anti-aderência para aumentar o efeito de vedação e evitar a ligação da superfície de vedação das flanges.

Ii. Tipos de juntas flangeadas

1. Gaxeta plana não metálica--- gaxeta revestida de ptfe

① introdução da gaxeta

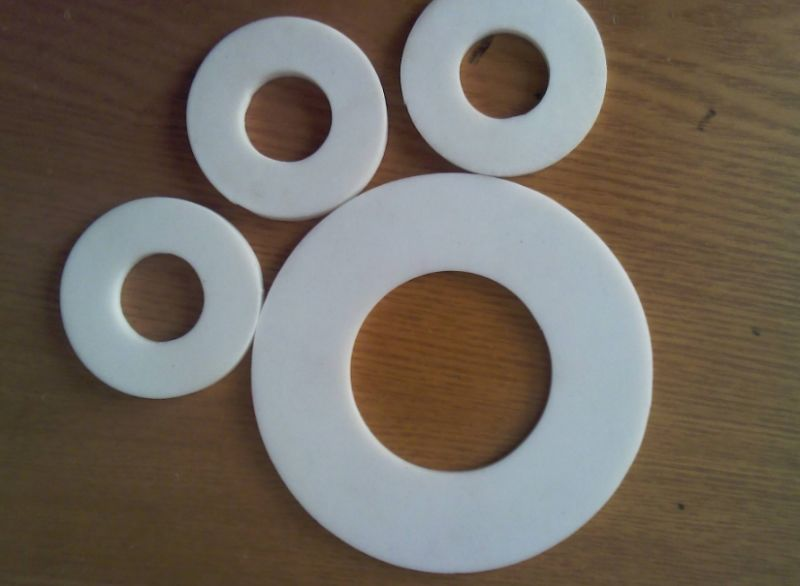

A gaxeta de revestimento de ptfe é um tipo de gaxeta macia composta de não metal, geralmente composta de duas partes: a tampa do saco e o encaixe. A tampa do fardo desempenha principalmente o papel de anti-corrosão, geralmente feita de material de ptfe. A incorporação (embalagem) é um material não metálico com ou sem reforço de metal, geralmente feito de folha de borracha de amianto.

As gaxetas revestidas de ptfe são principalmente adequadas para conexões flangeadas de tubos de aço de tipo plano completo e tipo de superfície de processo. É adequado para meios corrosivos com pressão nominal PN de 0, 6 a 5, 0MPa e temperatura de trabalho de 0 a 150 ℃ ou meios com alta exigência de limpeza.

② a forma da junta

A gaxeta revestida de ptfe para flanges de tubo pode ser dividida em três tipos de acordo com o método de fabricação: tipo cortado (tipo S), tipo usinado (tipo M), tipo dobrado (tipo F).

Para o tipo de máquina processada gaxeta de envoltório, o diâmetro interno da camada de embalagem pode ser consistente com o diâmetro interno do flange para evitar que o fluido produza correntes de redemoinho no flange. Para a gaxeta de envoltório tipo dobrável, é feita de filme de ptfe de fita de espessura de 0, 4 ~ 0, 8mm, usando o método de vedação a quente para fechar as duas extremidades após o envoltório no exterior do material do núcleo do anel em forma de U, fácil de fabricar, adequado para vedação de flanges de tamanho maior.

③ marcação- exemplo de marcação

Espaçador de ptfe segmentado com diâmetro nominal de 50mm e pressão nominal de 1, 0MPa:

S- 50- 1.0 GB/T1304- 1992

Gaxeta de ptfe usinada com diâmetro nominal de 50mm e pressão nominal de 1, 0MPa:

- 50- 1.0 GB/T1304- 1992 M

Tipo dobrado de gaxeta de ptfe com diâmetro nominal de 50mm e pressão nominal de 1.0mpa:

F- 50- 1.0 GB/T1304- 1992
