O título frio também é extrusão a frio. É a categoria subscrita da extrusão a frio

O título frio também é extrusão a frio. É a categoria subscrita da extrusão a frio. A faixa de extrusão a frio é mais ampla. Prensas hidráulicas, máquinas de perfuração e máquinas de cabeçalho a frio automáticas são máquinas comumente usadas para extrusão a frio. As características do título frio são refletidas na velocidade.

Devido à grande quantidade de fixadores de grande formato, a tecnologia de cabeçalho frio é mais usada na fabricação de fixadores. Agora, expandiu-se para peças automotivas, peças de transmissão e peças de precisão especiais para a indústria militar, aviação, aeroespacial e náutica. Mas mais de 90% ainda é usado para a fabricação de cabeçalho frio de fixadores.

Portanto, o livro deve ser "tecnologia de cabeçalho frio e aplicação", "tecnologia de cabeçalho frio de fixadores" é um termo de costume comum. O foco do prendedor é a linha. Os detalhes relevantes do cálculo da linha são encontrados em "tecnologia e aplicação da extrusão fria do prendedor" P51 ~ P57.

Teoria básica da tecnologia de cabeçalho frio

1. O que é título frio

Título frio: método de processo para completar a deformação plástica do metal por forjamento de título sob temperatura normal com a ajuda de moldes para alcançar a geometria especificada, tamanho e requisitos de qualidade.

Título quente: o metal é perturbado pelo aquecimento a 600-800°C com a ajuda de moldes.

Título quente: o metal é perturbado pelo aquecimento a 1000-1200°C com a ajuda de moldes.

2. A substância do título frio: é a substância da deformação plástica do metal

3. Lei do fluxo da deformação plástica do metal do título frio: lei da menor resistência e lei invariante do volume

4. Trilogia do título frio: seleção material--- projeto--- fabricação

1) condição em branco (seleção de material)

As matérias-primas para cabeçalho frio, além de exigir que o grau de grão e a composição química estejam em conformidade com os requisitos do aço cabeçalho frio, é necessário que a dureza antes do cabeçalho frio seja ≤150°HB(≤80°HRB), carbono médio, aço de liga é necessário que a esferodização e recozimento antes do desenho a frio, após o desenho a frio a dureza é ≤180°HB(≤90°HRB).

Rebites vazios completos de aço macio e aço inoxidável com dureza a frio 102°HB(60°HRB); A dureza dos produtos do grupo é 102 ~ 133°HB(60 ~ 80°HRB), a melhor dureza é 102 ~ 113°HB(60 ~ 70°HRB); Os produtos de haste de encolhimento têm uma dureza de 133 ~ 168°HB(80 ~ 88°HRB), a melhor dureza é 133 ~ 158°HB(80 ~ 85°HRB).

O material de rebites vazios de aço inoxidável e parafusos de flanges sextavados deve conter 3 ~ 5% de cobre; Aço carbono alto, liga de aço por exemplo 35K, 40Cr e outras peças de furo profundo da categoria de cabeçalho frio é o uso de duas vezes spheroidização recozimento para amaciar para obter dureza <158°HB(<85°HRB). E é necessário que o material tenha boas propriedades de título frio e boa lubrificação para reduzir a força de atrito na deformação.

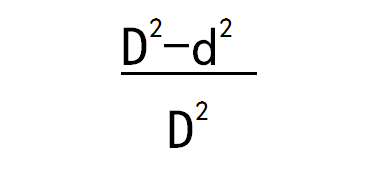

2) escolha o processo apropriado da deformação do título frio (projeto)

3) melhorar a rugosidade da superfície do molde e melhorar as condições de lubrificação (fabricação)
