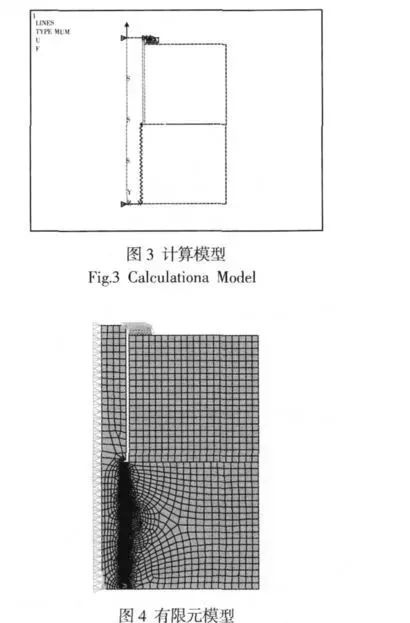

Uma vez que uma carga concentrada é aplicada ao parafuso

Uma vez que uma carga concentrada é aplicada ao parafuso, o cálculo mostra que tanto a tensão quanto a deformação são máximas no centro do parafuso. Como este ponto não é o foco da análise, não é feita uma análise detalhada. E para a parte de contato da linha, os primeiros vários tipos de dentes parafusados uns aos outros geram relativamente grande tensão e deformação, há relativamente grande concentração de tensão. Para o conector, as tensões e deformações aparecem relativamente pequenas devido à grande área de ação.

Deformação da linha

O resultado do cálculo de tensão na parte de contato de encaixe da conexão roscada é mostrado na ampliação, como mostrado na figura 8. Como pode ser visto na figura 8, os primeiros dentes da rosca parafusada geram maiores tensões e deformações entre si, com maiores concentrações de tensões, enquanto os demais dentes rosqueados contribuem menos para a tração da rosca.

No entanto, a maior concentração e deformação de tensões ocorre na boca da rosca. Quanto mais profunda a rosca, a tensão e deformação dos dentes rosqueados diminuem gradualmente. Os resultados do cálculo neste exemplo mostram que principalmente os primeiros seis anéis de dentes contribuem para a pré-carga do parafuso. A partir deste ponto, pode-se ver que, do ponto de vista do projeto estrutural, a profundidade de rosca pode ser adequadamente otimizada.

A partir da deformação de contato do tipo dente de rosca, pode-se observar que a rosca interna do conector é submetida à pressão da rosca externa do parafuso para produzir uma deformação na direção Y e o parafuso produz um deslocamento na direção Y, portanto, a superfície de força principal da rosca produz contato e atrito, enquanto a superfície de acoplamento de força secundária ocorre o desacoplamento. Este fenômeno está de acordo com as análises qualitativas e os resultados teóricos, indicando uma certa credibilidade dos resultados analíticos. 06 conclusão do parafuso influenciar e controlar a transformação super sofisticado e não é de ignorar factores importantes na assembleia, com base numa análise ANSYS contacto módulo, através de parafusos simplificado adequado, estabelecer o significado prático de referência parafusos deformação pré-carregado e acessórios de engenharia (modelo de análise, através de análise de elementos finitos e cálculo, As características de deformação dos conectores e dos dentes rosqueados foram obtidas:

(1) sob o efeito da pré-carga do parafuso, a parte central do furo rosqueado do encaixe é pressionada para produzir deformação, e a borda da superfície cilíndrica externa do encaixe é causada pela extrusão para produzir deformação e um fenômeno separado um do outro;

(2) a pré-carga do parafuso é parafusada principalmente na profundidade rasa dos primeiros vários tipos de dentes para contribuir para a força de reação, que produz relativamente grande tensão e deformação entre si, há relativamente grande concentração de tensão, enquanto o resto dos tipos de dentes rosqueados contribuem menos para a tensão de pré-carga da linha. A maior concentração e deformação de tensões na boca da rosca, quanto mais profunda a rosca, a tensão e deformação do tipo dente rosqueado diminuem gradualmente.

Os resultados da análise computacional não só consideram a deformação macroscópica das peças montadas, mas também mostram o estresse e a deformação da estrutura sutil do tipo dente rosqueado. Tem forte aplicação de engenharia e pode fornecer orientações para o processo de montagem, como o projeto estrutural de peças de precisão e controle de pré-carga do parafuso.
