junta composta de dentes de onda de metal

junta composta de dentes de onda de metal

① introdução da gaxeta

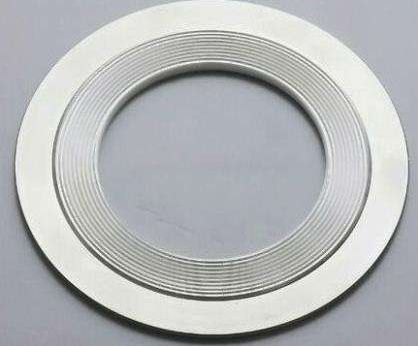

A junta composta de dentes de onda de metal feita de grafite flexível é uma junta composta composta de grafite flexível em ambos os lados da placa de metal usinada em forma de dente de onda. Este tipo de junta tem a força do metal e as características da elasticidade ondulada. A temperatura máxima é de 650℃ e a pressão máxima pode chegar a 26MPa.

② tipo de gaxeta

A junta composta de dentes de onda de metal de grafite flexível é dividida em três tipos de acordo com sua estrutura diferente: tipo básico, tipo de mudança de posicionamento, tipo com compartimento.

Tipo de código da gaxeta (GB/T19066.1-2003)

③ marcação- método de marcação:

Com tipo de anel de posicionamento:

Material de esqueleto de metal 0Cr18Ni9;

Tamanho nominal 150mm;

Pressão nominal 4.0mpa (40bar);

Tamanho padrão GB/T19066.2 da gaxeta.

Código material do esqueleto do metal (GB/T19066.1-2003)

Almofada de dentes de onda:

B3- DN150 PN40 GB/T19066.2

3. Junta de metal

(1) junta de anel de metal

A gaxeta de anel de metal é processada em uma gaxeta de metal sólido com seção octogonal ou oval, com efeito de selagem radial auto-apertada. Assim, a junta de anel de metal é formada por contato com os lados internos e externos (principalmente os lados externos) da ranhura da escada flangeada, e pressionando para formar um selo.

A almofada de anel octogonal é combinada com o sulco flangeado, que se comporta principalmente como um contato de superfície. Em comparação com a mesma almofada de anel oval, embora não seja fácil de alcançar a fechadura com o sulco flangeado, mas pode ser usado novamente. E porque a seção transversal é construída em linha reta, fácil de processar. A almofada oval do anel e o sulco flangeado são o contato da linha, a selagem é melhor, mas a precisão de processamento exige alta, aumentando assim o custo de fabricação. Ao mesmo tempo, a almofada oval do anel não pode ser reutilizada.

A pressão nominal aplicável para almofadas de anel de metal é 2.0 ~ 42.0MPa.

(2) espaçador em forma de dente de metal

① introdução da gaxeta

O espaçador em forma de dente de metal é um tipo de espaçador de metal sólido. A superfície cortada do espaçador é serrilhada. Passo do dente t = 1.5 ~ 2mm, altura do dente h = 0.65 ~ 0.85mm, largura superior do dente C = 0.2 ~ 0.3mm. Girando um número de círculos concêntricos na superfície de vedação, o número de dentes é de 7 a 16, dependendo do tamanho da especificação da junta.

② forma estrutural e vantagens da junta

Existem quatro tipos de estrutura de espaçador de dente de metal: básico, com anel externo, com anel interno e com anel externo e externo. A estrutura mais comum é básica.

Como a gaxeta em forma de dente de metal selou o tendão em forma de V na área de contato da superfície para formar muitos contatos de linha espacial com diferença de pressão, então a vedação é confiável e o ciclo de serviço é longo. Este tipo de espaçador requer menos força de prensagem em comparação com o espaçador de metal geral.

A desvantagem é que a superfície de vedação de ambas as flanges deve ser processada cada vez que a junta é substituída, o que leva tempo e esforço. Além disso, a gaxeta é fácil de deixar marcas na superfície de vedação do flange após o uso, por isso é geralmente usado para peças menos desmontadas. A pressão nominal aplicável para a junta de dente de metal é 1.6 ~ 25.0mpa.

③ exemplo de marcação

Junta dentada de metal para flanges de tubo côncavo e convexo com diâmetro nominal de 100mm, pressão nominal de 6, 3MPa e material 0Cr19Ni9:

Almofada da forma do dente 100-63 0Cr19Ni9 JB/T88-1994

Iii. Seleção do tamanho da gaxeta

1. O princípio básico da seleção da junta

(1) os seguintes dados básicos devem ser conhecidos ao escolher ou pedir gaxetas:

A, tipo de superfície de vedação e tamanho do flange de correspondência;

B, o tamanho nominal dos flanges e espaçadores;

C, pressão nominal dos flanges e gaxetas;

D, a temperatura do meio fluido;

E, propriedades do meio fluido.

(2) os seguintes fatores também devem ser considerados ao escolher a junta:

A, tem boas propriedades de compressão e resiliência, pode se adaptar às flutuações de temperatura e pressão;

B, tem boa plasticidade, pode caber bem com flanges selando a superfície;

C, para certos flanges de metal (tais como austenítico não ferrugem e resistente a ácidos) que têm tendência a rachar corrosão sob tensão, deve garantir que o material da gaxeta não contém excesso de impurezas que causam todos os tipos de corrosão, tais como o controle do conteúdo de íon cloreto da gaxeta para corrosão de flanges;

D, não polua o meio;

E, produtos químicos altamente tóxicos para o selo, exigem que a junta deve ter maior segurança; Para o sistema de tubulação para o transporte de líquidos inflamáveis, é necessário que as gaxetas usadas nas flanges estejam dentro dos limites da pressão máxima de serviço e da temperatura máxima de serviço;

F. Não é fácil de endurecer a baixa temperatura, a quantidade de encolhimento é pequena, não é fácil de amaciar a alta temperatura, boa resistência à fluência;

G, bom desempenho de processamento, fácil de instalar e pressionar;

H, flanges antiaderentes com superfície de vedação, fácil de remover.
